Equerre slot série DB9 1 port

X
Equerre slot série DB9 1 port
5,65 €
 HT
6,78 € TTC
L'unité
Réf.   A503928
Ajouter au panier
  • Paiement sécurisé par Ogone
  • Livraison offerte dès 200 € HT
  • Retour gratuit sous 30 jours
  • Service client à votre écoute

Description

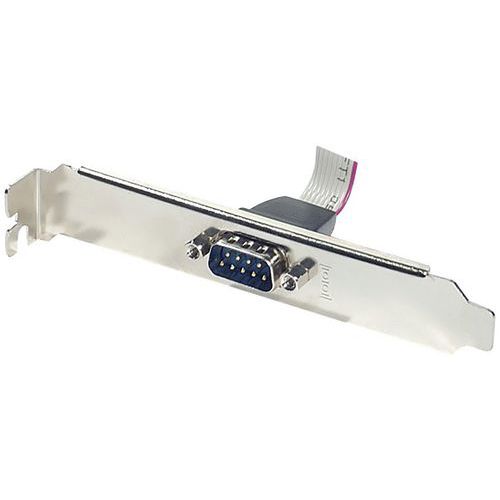

  • Cette équerre ou câble slot de taille standard viendra se connecter sur une carte mère ou une carte série RS-232 pour disposer d'un port DB9 mâle externe.
  • Elle est équipée d'un connecteur DB9 mâle et d'un connecteur HE10, tous deux reliés par un cordon de
  • 18 cm de long.
  • Modèle le plus couramment utilisé.
  • Caractéristiques principales :
  • Connecteur vers carte mère de type HE-10 femelle
  • Connecteur sur équerre de type Sub-D 9 points mâle
  • Longueur du câble : 18 cm
  • Numérotation des broches du connecteur HE10 :
  • 2 4 6 8 10 Parfois la pin 10 agit comme un détrompeur (bouché)
  • 1 3 5 7 9 la pin 1 est soit sérigraphiée soit marquée par un triangle
  • Plan de cablage :
  • HE-10 DB9 mâle Signal
  • 1 1 CD
  • 2 2 RD
  • 3 3 TD
  • 4 4 DTR
  • 5 5 Gnd
  • 6 6 DSR
  • 7 7 RTS
  • 8 8 CTS
  • 9 9 RI
  • 10 non utilisée

Caractéristiques

Informations sur le produit

Conditionnement L'unité

Caractéristiques techniques

Modèle DB9
Type Equerre
